Calcul des braquets

12 dentures - diamètres des roues - moyenne des écarts



VTT double - 11 d

VTT monoplateau - 12 d

VTC triple - 9 d

VTT triple - 9 d



Triple - 9 d

Compact double - 11 d

Mid-compact double - 11 d

Mid-compact double - 12 d

Le double - 12 d

Super-compact double - 11 d

Monoplateau - 11 d

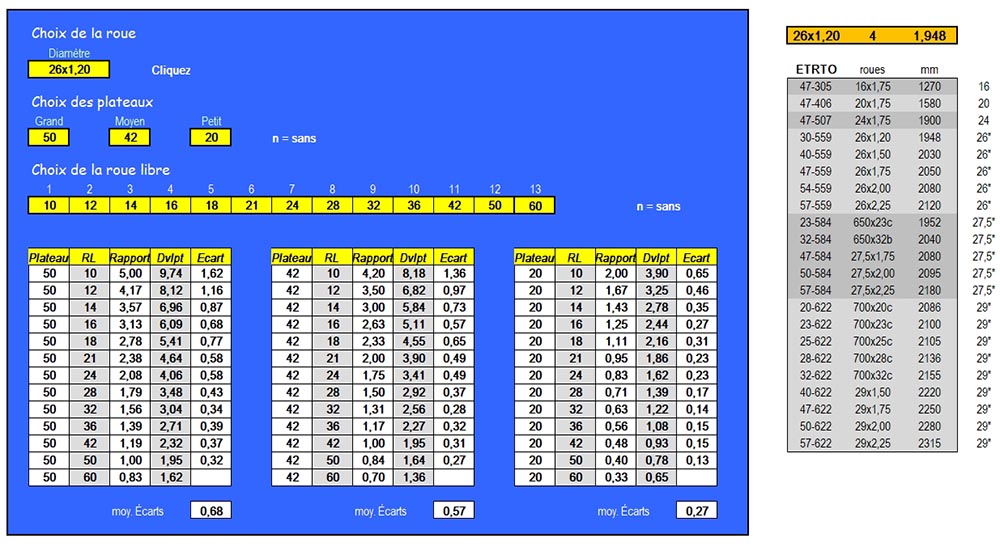

 Feuille de calcul sous Excel

Pour le choix de la roue, il faut cliquer : ce sont les valeurs dans le tableau gris à droite. Vous pouvez modifier les circonférences en mm.

Vous pouvez mettre toutes les données que vous souhaitez dans les cases jaunes des plateaux et des pignons.

"n" pour sans.



Cette solution est complète !

Elle va du mono plateau avec mono pignon au trois plateaux avec douze pignons.

Elle propose la plupart des diamètres de roues : 16' - 20' - 24' - 26' - 650 & 27.5 - 700c & 28'/29'

Elle propose les pneus les plus courants.

Elle affiche le rapport, le développement et l'écart.

La moyenne des écarts.

Elle n'affiche que les données choisies.

Si vous souhaitez enregistrer cette feuille de calcul, cliquez sur le lien :



Télécharger la feuille des braquets <

                (Braquets_universels_12V.zip)



NB : Le braquet est une valeur mathématique (c'est un rapport) La circonférence n'est jamais vraiment 'juste' puisqu'elle dépend du pneu (élasticité), de la pression de gonflage, du poids du cycliste, de la gravité... Vous pouvez modifier les données ETRTO et les circonférences.



Daniel Clerc  13-05-2018



Merci à la revue "LE CYCLE" pour son dossier sur la transmission (n° 495)

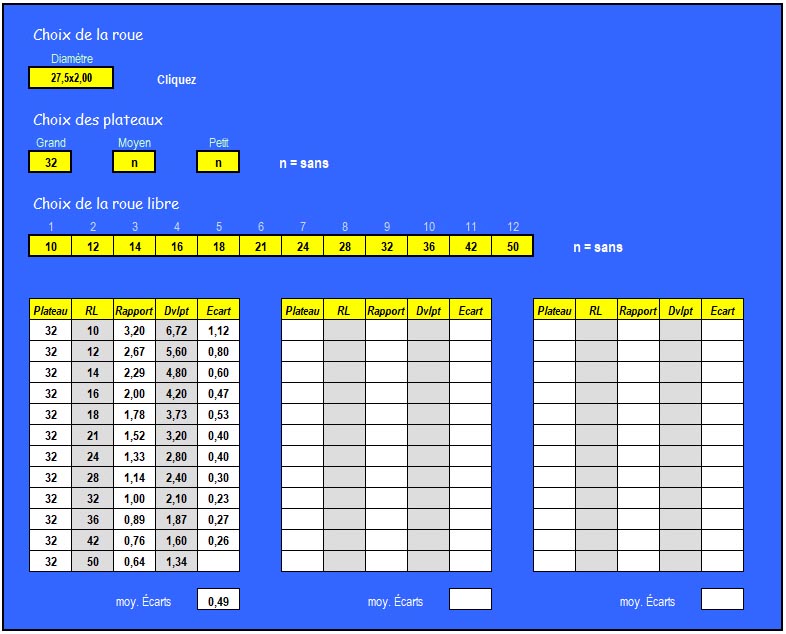

Mono plateau de 32 et 12 vitesses : 10 - 50 à l'arrière

32 : 10 => 6.72 m (plus grand)

32 : 42 => 1.34 m (plus petit)

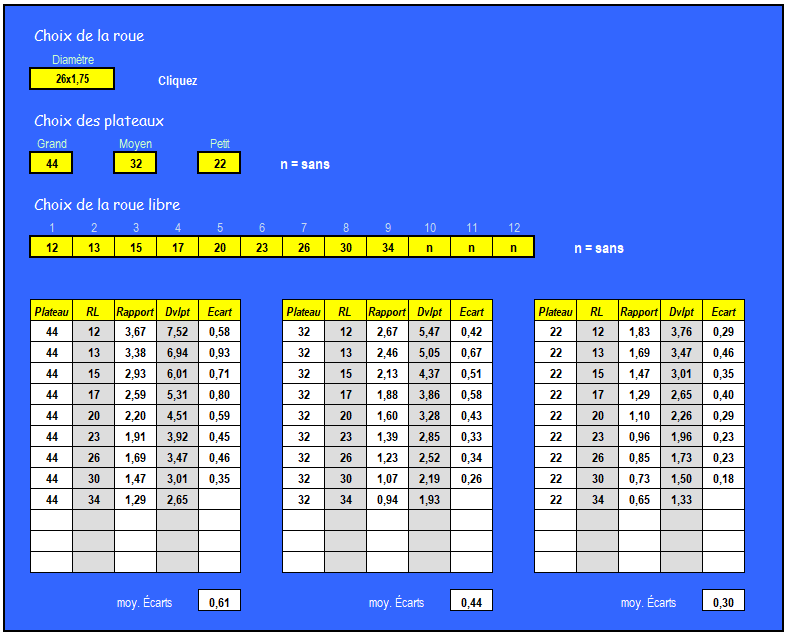

Sur mes VTT 3 plateaux 44-32-22

44 : 11 => 8.00 m (plus grand)   &   44 : 13 => 6.76 m

32 : 11 => 5.80 m   &   32 : 13 => 4.92 m (braquets de base)

22 : 34 => 1.30 m (plus petit utile : indispensable montée au château de Chevreuse)



2018 : j'ai mis un 12 dents à la place du 11

44 : 12 => 7.33 m

32 : 12 => 5.33 m

Plus grand développement vraiment exploitable.

Rouler avec un grand plateau et des gros pignons est plus "onctueux".

Je préfère utiliser le 44 : 17 => 5.30 m plutôt que 32 : 13 => 4.92 m dans les portions gravel.

VTT double

11 dentures

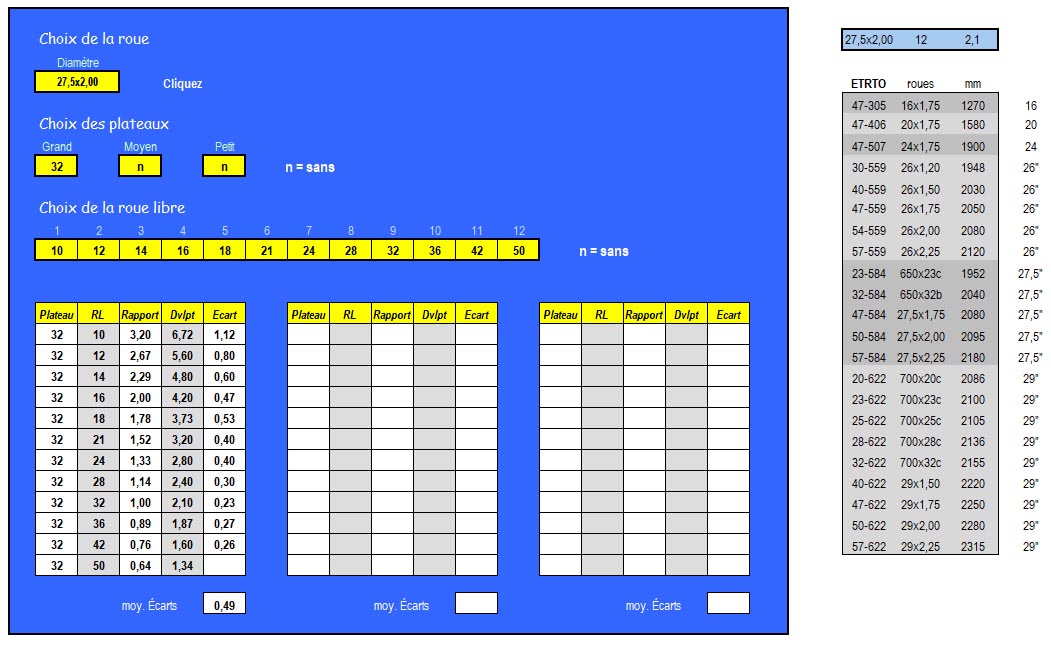

VTT monoplateau

12 dentures

VTC triple

9 dentures

VTT triple

9 dentures

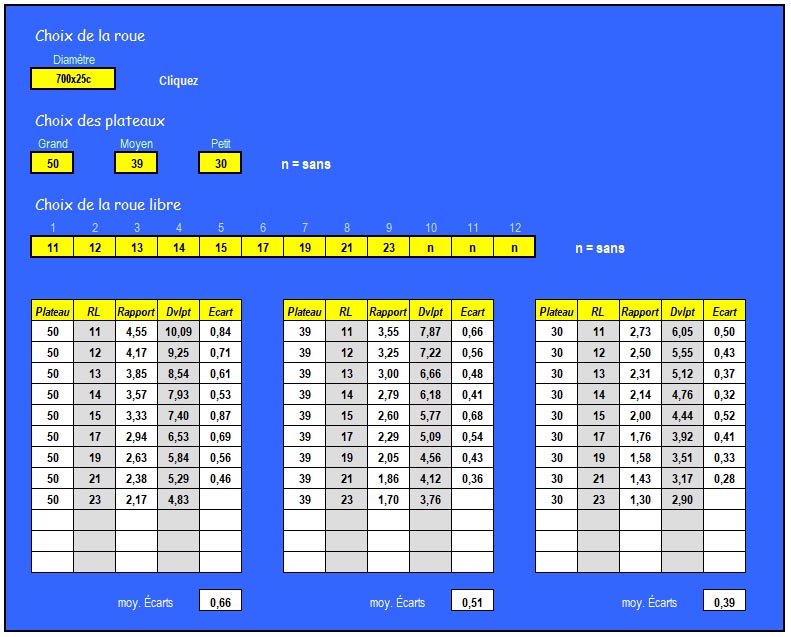

Le triple

9 dentures

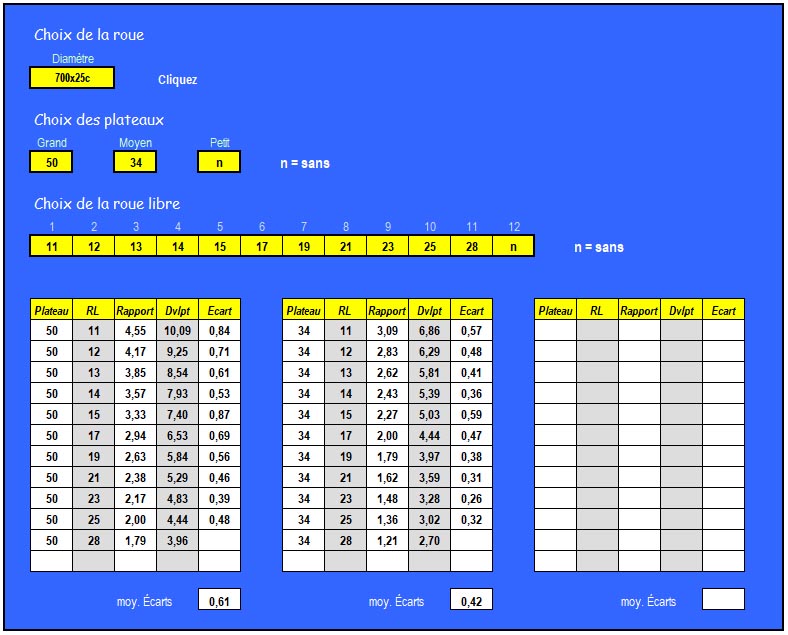

Le compact double

11 dentures

Le mid-compact double

11 dentures

Le mid-compact double

12 dentures

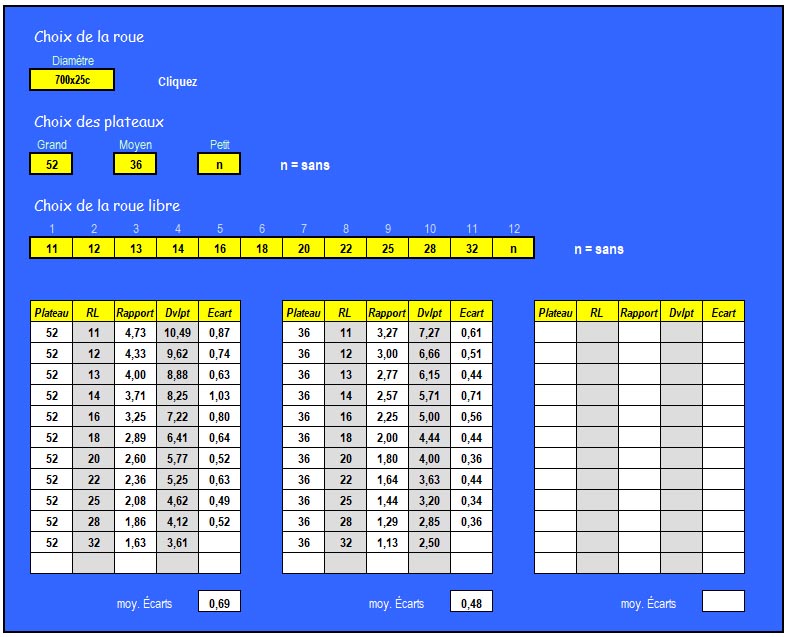

Le double

12 dentures

Le super-compact double

11 dentures

Le monoplateau

11 dentures
